　　No,110　　6F6G / 349A シングル　ステレオアンプ

6F6は1930年代に史上初のメタル管として開発された純５極パワー管で、
電気的特性にはUZ-42と全く同じで、使いやすいように8pinベースになっています。シングルで最大で3.5W程度得られます。
また、有名なオルソンアンプに使用されていて、古くから音の良い真空管として有名です。

今回はそんな歴史ある6F6を用いた小型のシングルアンプを製作しました。
また、特性の似ているWE349Aでも使用できるように回路設定をしてあります。

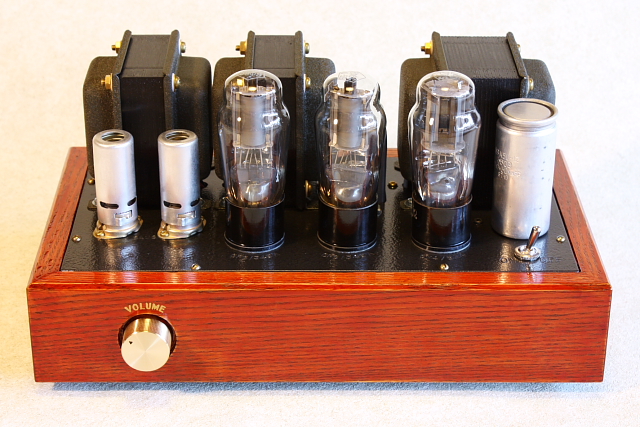

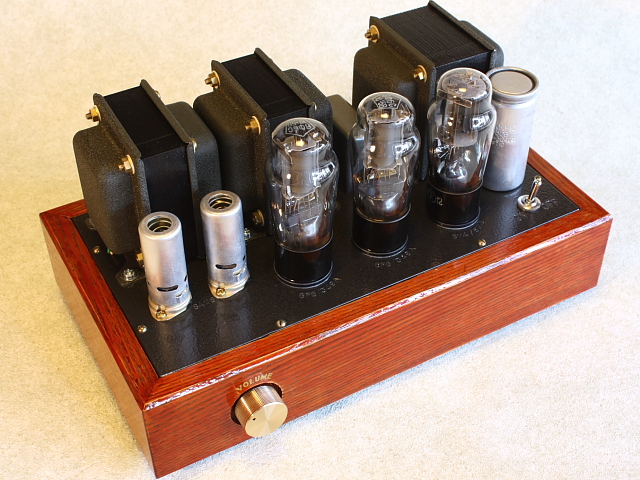

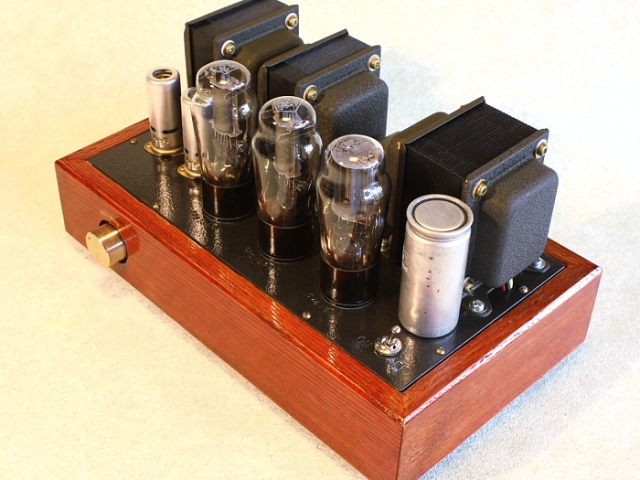

真空管はすべて前面配置で、できるだけコンパクトにまとめてみました。
ケースは木目を生かしたワインレッド調にして、当方おすすめのアーミーグリーン縮みのトランスとも良くマッチした仕上げになっています。

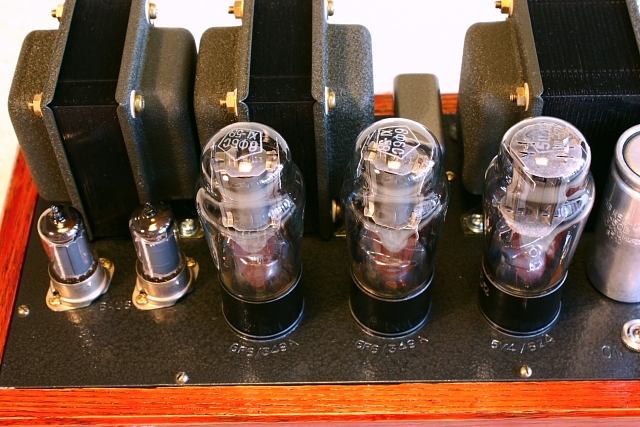

真ん中の２本が旧ソ連製の6F6Gで、普通の6F6G (42) より細身でかわいいフォルムです。
いちばん右の真空管は、同じソ連製の整流管　5Z4G　です。　これも普通の5Z4Gより小型サイズです。
左の真空管は５極管の6AU6で、ダルマ管とミニチュア7pin管でコントラストをつけてみました。

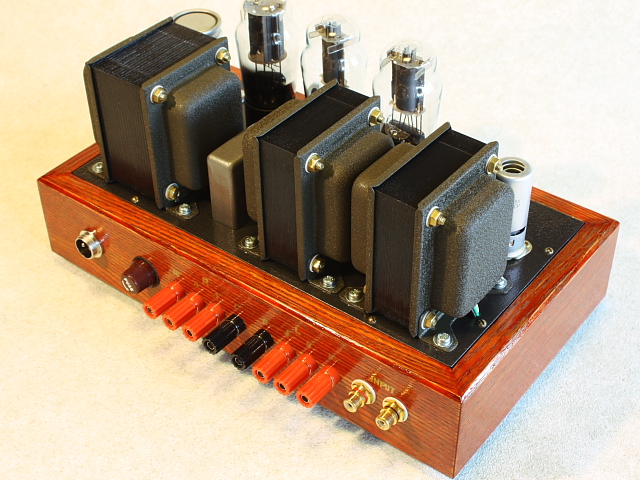

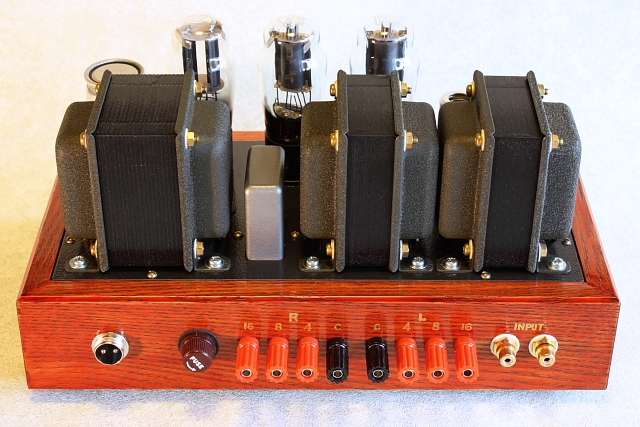

入力はRCA端子、出力はバナナプラグ対応で４、８、１６Ωに対応しています。
ACコンセントは小型のメタルコンです。

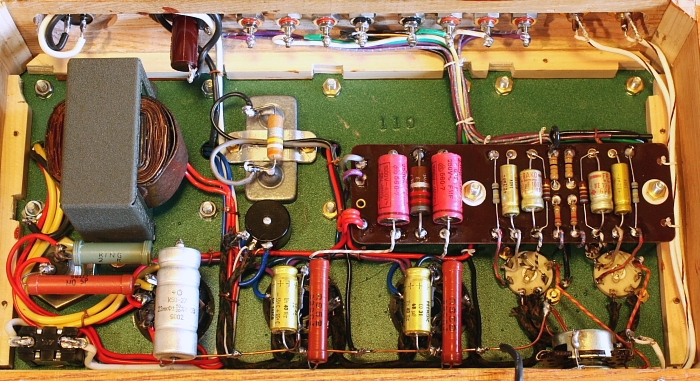

（内部配線写真）

回路は、整流管を使用した本格的なチョークインプット方式を採用して、音質の向上に努めました。
増幅部は6AU6、6F6とも標準５極管接続で、３結やULによる特性改善ではなく、
6F6という球の本質に迫ってみました。
古い５極管は本来、それまでの３極管に対抗して開発された球ということもあり、
３結などより標準５極管のほうがより素直で魅力的な音質が得られます。

配線方法については端子板を用いて、業務用さながらの耐久性と雰囲気を狙ってみました。

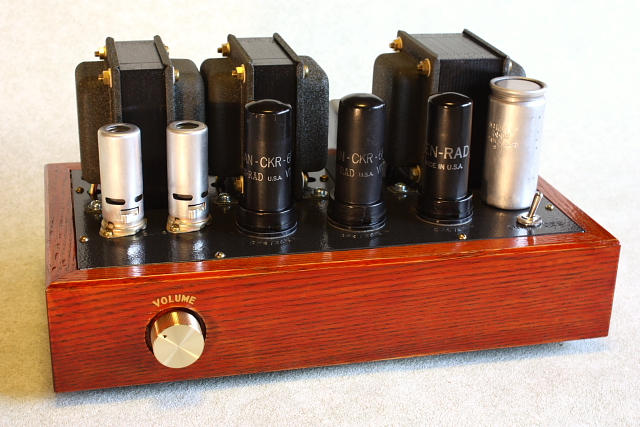

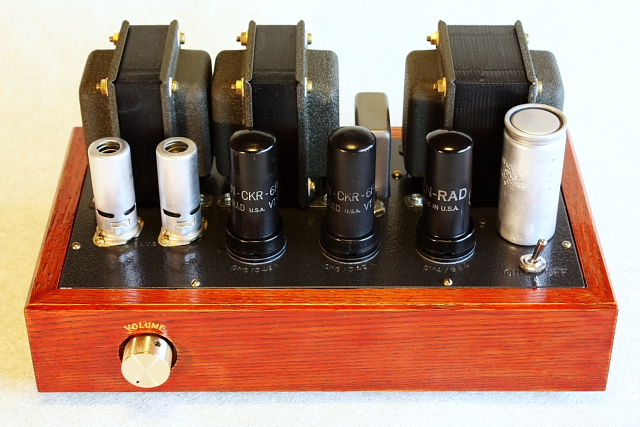

6F6・5Z4をメタル管に差し替えた写真です。　
黒光りするメタル管がたまらなくカッコいい！！　いかにも良い音がしそうな雰囲気です。
