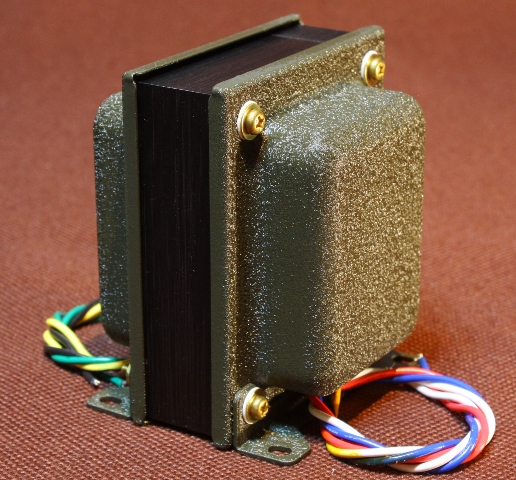

シングル用出力トランス E-20-5S
一次インピーダンス : 0 - SG - 5kΩ
               (SGタップは巻線比で50%)
二次インピーダンス : 0 - 4 - 8 - 16Ω

定格電流 100mA (MAX130mA)、インダクタンス 20H
一次巻線最大使用電圧(B電圧) 600VDC
定格出力 20W

周波数特性 : 35 ~ 35kHz (-2db)
サイズ : 83mm × 85mm × 高102mm
取り付け穴寸法 : 62mm × 70mm  (4mmビス)
外装  : アーミーグリーン縮み塗装/黒半ツヤ塗装
E-10シリーズより大型サイズのオリエントコアを使用し、大出力時でも余裕の出力容量を確保しています。
手巻き・紙ボビン巻きで一段ずつ整列巻き+多層サンドイッチ巻きを施していますので、均一で安定した特性、そして繊細な音のニュアンスを豊かに描き分けます。

※211、845等の高圧を印加する回路では使用できません。
価格 : 38,000円 (税込 41,800円)



~~商品のお問い合わせはメール又はTEL/FAXから承っております~~
