| 特注製作 オリジナル出力トランス（低価格版） シングル用・プッシュプル用 | ||
 |

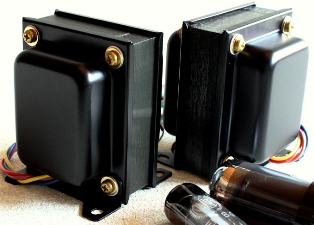

シングル用は0 - 3 - 5 - 7KΩユニバーサル式、プッシュプル用は8KΩ(P-P)固定の巻線仕様とし、プラスチックボビンを使用した巻線により、コストパフォーマンスに重点をおいた10W級出力トランスです。 国産のオリエントコアを使用、プラスチックボビン使用でも100％手巻きこだわり、小型ながら十分な低域特性、特に、ビート感の良いサウンドです。 ←←詳細は写真をクリック |
シングル用 PS-101 価格 12,000円 （税込 13,200円） |
| プッシュプル用 PS-102 価格 12,000円 （税込 13,200円） |
||
| 特注製作 オリジナル出力トランス Ｅシリーズ シングル用 | ||
| Eシリーズ出力トランスは、1940～50年代の古いトランスと同じ製法である、紙ボビン・パラフィン絶縁紙を用い、一段ずつ丁寧に整列巻線を施した出力トランスです。 NFB時の特性の乱れが少なく、一次巻線・二次巻線の結合が良い多段サンドウィッチ巻き、 巻幅両端の寸法をすべて揃えた巻線は、他の多くの機械で大量生産するものにはできない工夫です。 コアは、1960年代から変わらず作り続けられている、磁気特性が大変良好な国産オリエントコアを使用しています。 とくにプッシュプル用トランスでは、センタータップ（B+）から各プレートまでの巻線抵抗、サンドウィッチ構造が同一になるように工夫しておりますので、よくバランスしており最良の音質が得られます。 お使いになる真空管と、製作される回路から、どんなサウンドが出てくるのか、 弊社の出力トランスは、真空管アンプを製作する一番の面白さを最も大切にして、100％手作りで製作を行っています。 ※納期約3ヶ月です。御注文状況によって前後いたします。 |
||
 |
Ｅ－１０－３．５ Ｓ １次インピーダンス 0 - SG - 2.5k - 3.5kΩ （SGタップは2.5kΩ時の50％） ２次インピーダンス 0 - 4 - 8 - 16Ω 最大出力 10W １次定格電流 85mA （最大100mA） |
価格 28,000円 （税込 30,800円） |
|
Ｅ－１０－５７ Ｓ １次インピーダンス 0 - 5k - 7kΩ ２次インピーダンス 0 - 4 - 8 - 16Ω 最大出力 10W １次定格電流 65mA （最大75mA） |
価格 28,000円 （税込 30,800円） |
|
Ｅ－８－１２ Ｓ １次インピーダンス 0 - 10k - 12kΩ ２次インピーダンス 0 - 4 - 8 - 16Ω 最大出力 8W １次定格電流 50mA （最大55mA） |
価格 28,000円 （税込 30,800円） |
|
Ｅ－１０－３ Ｓ （中間タップ無しタイプ） １次インピーダンス 0 - 3kΩ ２次インピーダンス 0 - 4 - 8 - 16Ω 最大出力 10W １次定格電流 80mA （最大100mA） |
価格 28,000円 （税込 30,800円） |
 |
Ｅ－２０－３ Ｓ １次インピーダンス 0 - SG - 3kΩ （SGタップは巻線比50％） ２次インピーダンス 0 - 4 - 8 - 16Ω 最大出力 20W １次定格電流 120mA （最大140mA） |
価格 38,000円 （税込 41,800円） |
|
Ｅ－２０－５ Ｓ １次インピーダンス 0 - SG - 5kΩ （SGタップは巻線比50％） ２次インピーダンス 0 - 4 - 8 - 16Ω 最大出力 20W １次定格電流 100mA （最大130mA） |
価格 38,000円 （税込 41,800円） |
| 特注製作 オリジナル出力トランス Ｅシリーズ プッシュプル用 | ||
|
Ｅ－１５－８ １次インピーダンス 8kΩ(PP間) SGタップ付き(B+より45%) ２次インピーダンス 0 - 4 - 8 - 16Ω 最大出力 15W １次最大電流 120mA （2本分） |
価格 30,000円 （税込 33,000円） |
|
Ｅ－１０－１０ １次インピーダンス 10kΩ(PP間) SGタップ付き(B+より45%) ２次インピーダンス 0 - 4 - 8 - 16Ω 最大出力 10W １次最大電流 100mA （2本分） |
価格 30,000円 （税込 33,000円） |
|
Ｅ－３０－５ １次インピーダンス 5kΩ(PP間) SGタップ付き(B+より50%) ２次インピーダンス 0 - 4 - 8 - 16Ω 最大出力 30W １次最大電流 220mA （2本分） |
価格 40,000円 （税込 44,000円） |
